GTK3 メニュー

メニュー

この章では、アプリケーションのメニュー、ツールバー、ステータスバーを説明します。
メニューは、レイアウトと並んで、 GUI フレームワークの中で仕組みが分かりづらいものの一つですが、出来るだけ詳しく説明するようします。

menu.c


#include <gtk/gtk.h>

void activate();

int main(int argc, char **argv)
{
    GtkApplication  *app;
    int             status;

    app     =   gtk_application_new ("jp.vivacocoa.menu"  ,     0   );
    g_signal_connect                (app,       "activate",
                                     G_CALLBACK( activate),     NULL);
    status  =   g_application_run   (G_APPLICATION(app), argc,  argv);
    g_object_unref                  (app);
    return      status;
}

void activate(GtkApplication *app, gpointer data)
{
    GtkWidget   *window;
    GtkWidget   *vbox;
    GtkWidget   *menubar;
    GtkWidget   *fileitem;
    GtkWidget   *filemenu;
    GtkWidget   *quititem;

    /*  Window          */
    window  =
    gtk_application_window_new      (app);
    gtk_window_set_title            (GTK_WINDOW(window),    "Menu"  );
    gtk_window_set_default_size     (GTK_WINDOW(window),    300, 200);
    gtk_window_set_position         (GTK_WINDOW(window),    1       );

    /*  Container       */
    vbox    =   gtk_box_new         (GTK_ORIENTATION_VERTICAL,  0   );
    gtk_container_add               (GTK_CONTAINER(window), vbox    );

    /*  Menu creation   */
    menubar
    =   gtk_menu_bar_new            ();
    fileitem
    =   gtk_menu_item_new_with_label("File");
    filemenu
    =   gtk_menu_new                ();
    quititem
    =   gtk_menu_item_new_with_label("Quit");

    /*  Menu settings   */
    gtk_menu_shell_append           (GTK_MENU_SHELL(menubar),
                                     fileitem   );
    gtk_menu_item_set_submenu       (GTK_MENU_ITEM(fileitem),
                                     filemenu   );
    gtk_menu_shell_append           (GTK_MENU_SHELL(filemenu),
                                     quititem   );

    /*  Pack to box     */
    gtk_box_pack_start              (GTK_BOX(vbox), menubar, 0, 0, 0);

    /*  Signal          */
    g_signal_connect_swapped        (quititem,      "activate",
                                     G_CALLBACK(gtk_widget_destroy  ),
                                     window);

    gtk_widget_show_all             (window);
}

実行結果

File メニューの Quit メニューアイテムを選択すると、アプリケーションが終了します。
GTKでは、macOS もウィンドウにメニューがつくことになります。
Ubuntu 16.04以前では、通常どおりシステムのメニューバーに、メニューが現れます。

コード説明

menubar = gtk_menu_bar_new();
gtk_menu_bar_new( )関数でメニューバーを作ります。引数はありません。
fileitem = gtk_menu_item_new_with_label("File");
gtk_menu_item_new_labeL( )関数でメニューアイテムを作ります。引数にメニューアイテムに表示される文字列を指定します。
filemenu = gtk_menu_new();
gtk_menu_new( )関数でメニューを作ります。引数はありません。
メニューバーもメニューもメニューアイテム(menu item、メニュー項目)を入れるための容器(shell、貝殻)です。
gtk_menu_shell_append(GTK_MENU_SHELL(menubar), fileitem);
メニューバーという容器にファイルメニューアイテムを入れます。
gtk_menu_item_set_submenu(GTK_MENU_ITEM(fileitem), filemenu);
ファイルメニューアイテムにファイルメニューという容器を設定します。
gtk_menu_shell_append(GTK_MENU_SHELL(filemenu), quititem);
ファイルメニューという容器にクィットメニューアイテムを入れます。
g_signal_connect_swapped(quititem, "activate", G_CALLBACK(gtk_widget_destroy ), window);
クィッとメニューアイテムのイベントをgtk_widget_destroy関数と結びつけています。引数は次のとおりです。
- 第1引数にイベントを発生するウィジェットを指定します
- 第2引数にイベントの種類を指定します。メニューアイテムが選択された時のイベントは "activate" です。
- 第3引数にG_CALLBACK( )マクロで囲んでイベントハンドラーを指定します。 gtk_widget_destroy関数は、第1引数と受け取ったウィジェットを破棄します
- 第4引数にイベントハンドラーに引数として渡すウィジェット指定します。これはg_signal_connect関数の種類により次のように変わります

  g_signall_connect イベントハンドラーの最後の引数になります

  g_siganll_connect_swapped イベントハンドラーの第1引数になります

サブメニュー

submenu.c


#include <gtk/gtk.h>

void activate();

int main(int argc, char **argv)
{
    GtkApplication  *app;
    int             status;

    app     =   gtk_application_new ("jp.vivacocoa.submenu",    0   );
    g_signal_connect                (app,       "activate",
                                     G_CALLBACK( activate),     NULL);
    status  =   g_application_run   (G_APPLICATION(app), argc,  argv);
    g_object_unref                  (app);
    return  status;
}

void activate(GtkApplication *app, gpointer data)
{
    GtkWidget   *window;
    GtkWidget   *vbox;
    GtkWidget   *menubar;
    GtkWidget   *filemenu;
    GtkWidget   *importmenu;
    GtkWidget   *fileitem;
    GtkWidget   *importitem;
    GtkWidget   *bookitem;
    GtkWidget   *mailitem;
    GtkWidget   *separator;
    GtkWidget   *quititem;

    /*  Window          */
    window  =
    gtk_application_window_new      (app);
    gtk_window_set_title            (GTK_WINDOW(window),
                                     "SubMenu");
    gtk_window_set_default_size     (GTK_WINDOW(window),    300, 200);
    gtk_window_set_position         (GTK_WINDOW(window),    1       );

    /*  Container       */
    vbox    =   gtk_box_new         (GTK_ORIENTATION_VERTICAL,  0   );
    gtk_container_add               (GTK_CONTAINER(window),     vbox);

    /*  Menu creation   */
    menubar
            =   gtk_menu_bar_new    ();
    filemenu
            =   gtk_menu_new        ();
    importmenu
            =   gtk_menu_new        ();
    fileitem
    =   gtk_menu_item_new_with_label("File");
    importitem
    =   gtk_menu_item_new_with_label("Import");
    bookitem
    =   gtk_menu_item_new_with_label("Bookmark..");
    mailitem
    =   gtk_menu_item_new_with_label("Mail...");
    separator
    =   gtk_separator_menu_item_new ();
    quititem
    =   gtk_menu_item_new_with_label("Quit");

    /*  Menu settings   */
    gtk_menu_item_set_submenu       (GTK_MENU_ITEM(fileitem),
                                     filemenu);
    gtk_menu_item_set_submenu       (GTK_MENU_ITEM(importitem),
                                     importmenu);
    gtk_menu_shell_append           (GTK_MENU_SHELL(menubar),
                                     fileitem);
    gtk_menu_shell_append           (GTK_MENU_SHELL(filemenu),
                                     importitem);
    gtk_menu_shell_append           (GTK_MENU_SHELL(filemenu),
                                     separator);
    gtk_menu_shell_append           (GTK_MENU_SHELL(filemenu),
                                     quititem);
    gtk_menu_shell_append           (GTK_MENU_SHELL(importmenu),
                                     bookitem);
    gtk_menu_shell_append           (GTK_MENU_SHELL(importmenu),
                                     mailitem);

    /*  Pack to box     */
    gtk_box_pack_start              (GTK_BOX(vbox), menubar, 0, 0, 0);

    /*  Signal          */
    g_signal_connect_swapped        (quititem,      "activate",
                                     G_CALLBACK(gtk_widget_destroy),
                                     window);

    gtk_widget_show_all             (window);
}

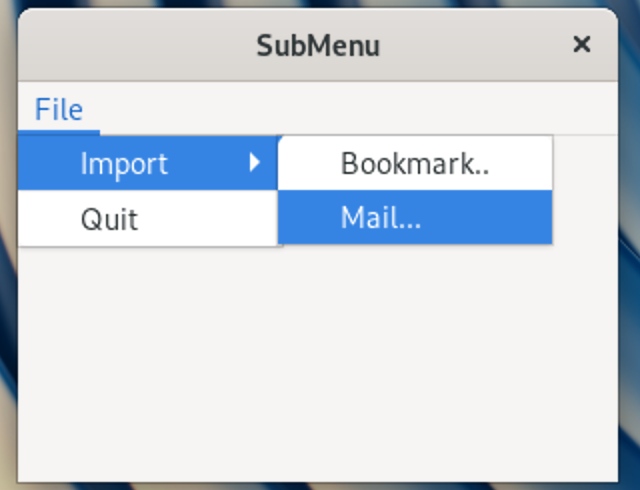

実行結果

コード説明

importmenu = gtk_menu_new();
今回はサブメニュー用に importmenu というシェル(容器)も作ります。
separate = gtk_separator_menu_item_new ();
セパレーター(区切り線)というメニューアイテム作っています。
gtk_menu_item_set_submenu(GTK_MENU_ITEM(importitem), importmenu);
インポートメニューアイテムにインポートメニューというシェル(容器)を設定しています。
gtk_menu_shell_append(GTK_MENU_SHELL(importmenu), bookitem);
インポートメニューというシェル(容器)にブックメニューアイテムを容れます。これによりサブメニューが実現します。

ショートカットメニュー

ショートカットメニューは、Control + Q などのキーバインドでメニューのコマンドを実行できるシステムです。

shortcutmenu.c


#include <gtk/gtk.h>

void activate();
void select_item();

int main(int argc, char **argv)
{
    GtkApplication  *app;
    int             status;

    app     =   gtk_application_new ("jp.vivacocoa.shortcutmenu", 0 );
    g_signal_connect                (app,       "activate",
                                     G_CALLBACK( activate),     NULL);
    status  =   g_application_run   (G_APPLICATION(app), argc,  argv);
    g_object_unref                  (app);
    return  status;
}

void activate(GtkApplication *app, gpointer data)
{
    GtkWidget       *window;
    GtkWidget       *vbox;
    GtkAccelGroup   *accel_group;
    GtkWidget       *menubar;
    GtkWidget       *filemenu;
    GtkWidget       *fileitem;
    GtkWidget       *newitem;
    GtkWidget       *openitem;
    GtkWidget       *saveitem;
    GtkWidget       *separator;
    GtkWidget       *quititem;
    GtkWidget       *label;

    /*  Window          */
    window  =
    gtk_application_window_new      (app);
    gtk_window_set_title            (GTK_WINDOW(window),
                                     "ShortCutMenu");
    gtk_window_set_default_size     (GTK_WINDOW(window),    300, 200);
    gtk_window_set_position         (GTK_WINDOW(window),    1       );

    /*  Container       */
    vbox    =   gtk_box_new         (GTK_ORIENTATION_VERTICAL,  0   );
    gtk_container_add               (GTK_CONTAINER(window),     vbox);

    /*  Menu creation   */
    menubar
            =   gtk_menu_bar_new    ();
    filemenu
            =   gtk_menu_new        ();
    fileitem
    =   gtk_menu_item_new_with_label("File");
    newitem
    =   gtk_menu_item_new_with_label("New");
    openitem
    =   gtk_menu_item_new_with_label("Open");
    saveitem
    =   gtk_menu_item_new_with_label("Save");
    separator
    =   gtk_separator_menu_item_new ();
    quititem
    =   gtk_menu_item_new_with_label("Quit");

    /*  Menu settings   */
    gtk_menu_shell_append           (GTK_MENU_SHELL(menubar),
                                     fileitem);
    gtk_menu_item_set_submenu       (GTK_MENU_ITEM(fileitem),
                                     filemenu);
    gtk_menu_shell_append           (GTK_MENU_SHELL(filemenu),
                                     newitem);
    gtk_menu_shell_append           (GTK_MENU_SHELL(filemenu),
                                     openitem);
    gtk_menu_shell_append           (GTK_MENU_SHELL(filemenu),
                                     saveitem);
    gtk_menu_shell_append           (GTK_MENU_SHELL(filemenu),
                                     separator);
    gtk_menu_shell_append           (GTK_MENU_SHELL(filemenu),
                                     quititem);
    /*  Label           */
    label   =   gtk_label_new       ("Unselected");
    gtk_label_set_justify           (GTK_LABEL(label),
                                     GTK_JUSTIFY_CENTER);

    /*  Pack to box     */
    gtk_box_pack_start              (GTK_BOX(vbox), menubar, 0, 0, 0);
    gtk_box_pack_end                (GTK_BOX(vbox), label  , 1, 0, 0);

    /*  Accel group     */
    accel_group
    =   gtk_accel_group_new         ();
    gtk_window_add_accel_group      (GTK_WINDOW(window), accel_group);

    /*  Add accelerator */
    gtk_widget_add_accelerator      (newitem, "activate", accel_group,
                                     GDK_KEY_n, GDK_CONTROL_MASK,
                                     GTK_ACCEL_VISIBLE);
    gtk_widget_add_accelerator      (openitem, "activate", accel_group,
                                     GDK_KEY_o, GDK_CONTROL_MASK,
                                     GTK_ACCEL_VISIBLE);
    gtk_widget_add_accelerator      (saveitem, "activate", accel_group,
                                     GDK_KEY_s, GDK_CONTROL_MASK,
                                     GTK_ACCEL_VISIBLE);
    gtk_widget_add_accelerator      (quititem, "activate", accel_group,
                                     GDK_KEY_q, GDK_CONTROL_MASK,
                                     GTK_ACCEL_VISIBLE);

    /*  Signals         */
    g_signal_connect                (newitem,   "activate",
                                     G_CALLBACK(select_item),   label);
    g_signal_connect                (openitem,  "activate",
                                     G_CALLBACK(select_item),   label);
    g_signal_connect                (saveitem,  "activate",
                                     G_CALLBACK(select_item),   label);
    g_signal_connect_swapped        (quititem,  "activate",
                                     G_CALLBACK(gtk_widget_destroy),
                                     window);

    gtk_widget_show_all             (window);
}

void select_item(GtkWidget *widget, gpointer label)
{
    const gchar *name = gtk_menu_item_get_label(GTK_MENU_ITEM(widget));
    gtk_label_set_text(label, name);
}

実行結果

コード説明

GtkAccelGroup *accel_group;
GtkAccelGroup型のaccel_groupというポインターを定義しています。メニュアイテムはアクセルグループに登録することによってショートカットキーが有効になります。
accel_group = gtk_accel_group_new();
gtk_accel_group_new()関数でアクセルグループを作ります。引数はありません。
gtk_window_add_accel_group(GTK_WINDOW(window), accel_group);
ウィンドウにアクセルグループを追加します。

gtk_widget_add_accelerator( )関数でメニュアイテムにアクセラレータを追加します。ショートカットキーのことを正確にはアクセラレータと言うみたいです。引数は次のとおりです。

第1引数にアクセラレータを追加するウィジェットを指定します
第2引数にアクセラレータと結びつけるイベントを指定します
第3引数にアクセルグループを指定します
第4引数に登録するキーを指定します。これは定数になっていますが、多くのキーは、GDK_KEY_キーという形で登録できるみたいです
第5引数にキーと組み合わせるモディファイキー(modify key、修飾キー) を指定します。登録できる修飾キーは次のとおりです

GDK_SHIFT_MASK シフトキー

GDK_CONTROL_MASK コントロールキー

GDK_MOD1_MASK アルト(Alt)キー
第6引数にアクセラレータの状態を指定するみたいです。状態は次のとおりです

GTK_ACCEL_VISIBLE 見える状態

GTK_ACCEL_LOCKED 取り外しできない状態

GTK_ACCEL_MASK どういう状態か分かりません

ステータスバーとチェックメニュー

ステータスバーとチェックメニューを説明します。

statusbar.c


#include <gtk/gtk.h>

void activate();
void showmessage();

int main(int argc, char **argv)
{
    GtkApplication  *app;
    int             status;

    app     =   gtk_application_new ("jp.vivacocoa.statusbar",  0   );
    g_signal_connect                (app,       "activate",
                                     G_CALLBACK( activate),     NULL);
    status  =   g_application_run   (G_APPLICATION(app), argc,  argv);
    g_object_unref                  (app);
    return  status;
}

void activate(GtkApplication *app, gpointer data)
{
    GtkWidget   *window;
    GtkWidget   *vbox;
    GtkWidget   *menubar;
    GtkWidget   *viewitem;
    GtkWidget   *viewmenu;
    GtkWidget   *showitem;
    GtkWidget   *statusbar;
    guint       statusbar_id;

    /*  Window          */
    window  =
    gtk_application_window_new      (app);
    gtk_window_set_title            (GTK_WINDOW(window), "StatusBar");
    gtk_window_set_default_size     (GTK_WINDOW(window),    300, 200);
    gtk_window_set_position         (GTK_WINDOW(window),    1       );

    /*  Container       */
    vbox    =   gtk_box_new         (GTK_ORIENTATION_VERTICAL,  0   );
    gtk_container_add               (GTK_CONTAINER(window),     vbox);

    /*  Menu            */
    menubar =   gtk_menu_bar_new    ();
    viewmenu
            =   gtk_menu_new        ();
    viewitem
    =   gtk_menu_item_new_with_label("View");
    showitem
    =   gtk_check_menu_item_new_with_label
                                    ("Show statusbar message");
    gtk_check_menu_item_set_active  (GTK_CHECK_MENU_ITEM(showitem),
                                     TRUE);
    gtk_menu_item_set_submenu       (GTK_MENU_ITEM(viewitem),
                                     viewmenu);
    gtk_menu_shell_append           (GTK_MENU_SHELL(menubar),
                                     viewitem);
    gtk_menu_shell_append           (GTK_MENU_SHELL(viewmenu),
                                     showitem);

    /*  StatusBar       */
    statusbar
            =   gtk_statusbar_new   ();
    statusbar_id
            =   gtk_statusbar_get_context_id
                                    (GTK_STATUSBAR(statusbar), "none");
    gtk_statusbar_push              (GTK_STATUSBAR(statusbar),
                                     statusbar_id,
                                     "This is a statusbar.");

    /*  Pack to box     */
    gtk_box_pack_start              (GTK_BOX(vbox), menubar,  0, 0, 0);
    gtk_box_pack_end                (GTK_BOX(vbox), statusbar,0, 1, 0);

    /*  Signal          */
    g_signal_connect                (showitem,      "activate",
                                     G_CALLBACK(showmessage),
                                     statusbar);

    gtk_widget_show_all             (window);
}

void showmessage(GtkWidget *menuitem, gpointer statusbar)
{
    guint id = gtk_statusbar_get_context_id(statusbar, "none");

    if (gtk_check_menu_item_get_active(GTK_CHECK_MENU_ITEM(menuitem)))
        gtk_statusbar_push(statusbar, id, "This is a statusbar.");
    else
        gtk_statusbar_push(statusbar, id, "");
}

実行結果

macOSでチェックボタン、ラジオボタン、チェックメニューを使った場合、実行中に次のような警告が出ますが、実行には問題ないようです。


(a.out:2365): Gtk-WARNING **: 17:36:05.780: Could not load a pixbuf
from /org/gtk/libgtk/theme/Adwaita/assets/check-symbolic.svg.
This may indicate that pixbuf loaders or the mime database could not be
found.

コード説明

guint statusbar_id;
guintはGTKで再定義された unsigned int です。ステータスバーにメッセージを記述する時に id 番号を格納するために使います。
gtk_check_menu_item_new_with_label( )関数でチェックメニューアイテムを作ります。引数にメニューに表示される文字列を指定します。
gtk_check_menu_item_set_active( )関数でチェックメニューアイテムにチェックをつけます。
1. 第1引数にGTK_CHECK_MENU_ITEM( )マクロで囲んでチェックメニューアイテムを指定します
2. 第2引数にTRUEを指定するとチェックメニューアイテムにチェックが付きます
gtk_statusbar_new( )関数でステータスバーを作ります。引数はありません。
gtk_statusbar_get_context_id( )関数でステータスバーのIDを整数で取得します。引数は次のとおりです。
1. 第1引数にGTK_STATUSBAR( )マクロで囲んでステータスバーを指定します
2. 第2引数に任意の文字列を指定します
gtk_statusbar_push( )関数でステータスバーに文字列を表示します。引数は次のとおりです。
1. 第1引数にGTK_STATUSBAR( )マクロで囲んでステータスバーを指定します
2. 第2引数に先ほど取得したIDを指定します
3. 第3引数にステータスバーに表示する文字列を指定します
gtk_check_menu_item_get_active( )関数で GTK_CHECK_MENU_ITEM( )マクロで囲んで指定したチェックメニューアイテムがチェックされているかどうかを調べます。チェックされていればTRUE、されていなければFALSEが返されます。

ポップアップメニュー

ポップアップメニューは、右クリックすると、その場所に現れるメニューです。
コンテキストメニューとも呼ばれます。

popupmenu.c


#include <gtk/gtk.h>

void activate();
void show_popup();

int main(int argc, char **argv)
{
    GtkApplication  *app;
    int             status;

    app     =   gtk_application_new ("jp.vivacocoa.popupmenu",  0   );
    g_signal_connect                (app, "activate",
                                     G_CALLBACK(activate),      NULL);
    status  =   g_application_run   (G_APPLICATION(app), argc,  argv);
    g_object_unref                  (app);
    return  status;
}

void activate(GtkApplication *app, gpointer data)
{
    GtkWidget *window;
    GtkWidget *ebox;
    GtkWidget *menu;
    GtkWidget *minimize;
    GtkWidget *quit;

    /*  Window          */
    window  =
    gtk_application_window_new      (app);
    gtk_window_set_title            (GTK_WINDOW(window), "PopupMenu");
    gtk_window_set_default_size     (GTK_WINDOW(window),    300, 200);
    gtk_window_set_position         (GTK_WINDOW(window),    1       );

    /*  Event box       */
    ebox    =   gtk_event_box_new   ();
    gtk_container_add               (GTK_CONTAINER(window),     ebox);

    /*  Menu            */
    menu    =   gtk_menu_new        ();
    minimize
    =   gtk_menu_item_new_with_label("Minimize");
    quit
    =   gtk_menu_item_new_with_label("Quit");
    gtk_menu_shell_append           (GTK_MENU_SHELL(menu),  minimize);
    gtk_menu_shell_append           (GTK_MENU_SHELL(menu),  quit    );
    gtk_widget_show                 (minimize);
    gtk_widget_show                 (quit);

    /*  Signals         */
    g_signal_connect_swapped        (minimize,  "activate",
                                     G_CALLBACK(gtk_window_iconify),
                                     window);
    g_signal_connect_swapped        (quit,      "activate",
                                     G_CALLBACK(gtk_widget_destroy),
                                     window);
    g_signal_connect_swapped        (ebox,      "button-press-event",
                                     G_CALLBACK(show_popup),    menu);

    gtk_widget_show_all             (window);
}

void show_popup(GtkWidget *widget, GdkEvent *event)
{
    const gint RIGHT_CLICK = 3;

    GdkEventButton *eventbutton = (GdkEventButton *)event;
    if (eventbutton->button == RIGHT_CLICK)
        gtk_menu_popup_at_pointer(GTK_MENU(widget), event);
}

実行結果

コード説明

gtk_event_box_new関数でイベントボックス(GtkEventBox)を作っています。
イベントボックスは目には見えないウィジェットでウィンドウなどに新しいイベントを追加するために使います。
gtk_container_add(GTK_CONTAINER(window), ebox);
イベントボックスをウィンドウ一杯に配置しています。
gtk_widget_show(minimize);
minimizeとquitは個別にshowしておかなければならないみたいです。ウィンドウに所属していないから？　と考えれば良いのでしょうか。
g_signal_connect_swapped(minimize,"activate", G_CALLBACK(gtk_window_iconify), window);
g_signal_connect関数では、イベントを発生したウィジェットがイベントハンドラーの第1引数に渡されます。
g_signal_connect_swapped関数では、第4引数のウィジェットがイベントハンドラーの第1引数に渡されます。
g_signal_connect_swapped(quit,"activate", G_CALLBACK(gtk_widget_destroy), window);
gtk_widget_destroy関数は第1引数に破棄(destroy)するウィジェットを取ります。スワップ(swap、交換)しているので、windowが第1引数として渡されます。
g_signal_connect_swapped(ebox, "button-press-event", G_CALLBACK(show_popup), menu);
g_signal_connect_swapped関数を使っていますので show_popupイベントハンドラーの第1引数に渡されるのはイベントボックスではなく menu ウィジェットです。
マウスのボタンが押された時のイベントは "button-press-event" です。
void show_popup(GtkWidget *widget, GdkEvent *event)
イベントボックスで発生したイベントでは、イベントハンドラーの第2引数へ、イベントそのものが自動的に渡されます。
const gint RIGHT_CLICK = 3;
マウスの右ボタンは 3 という数値で表されています。後で分かりやすいように定数化しています。そして続けて次の処理をします。

GdkEventButton *eventbutton = (GdkEventButton *)event;
プレスされた(押された)ボタンを eventbutton ポインターに入れます。
if (eventbutton->button == RIGHT_CLICK)
そして、ボタンが 3 (右ボタン)だったら
gtk_menu_popup_at_pointer(GTK_MENU(widget), event);
gtk_menu_popup_at_pointer関数でポップアップメニューを表示します。第1引数にメニューを、第2引数にイベントを渡します。

ツールバー

CentOS 7、Ubuntu、Mint以外ではツールバーのアイコンは正しく表示されません。

toolbar.c


#include <gtk/gtk.h>
#include <stdlib.h>     // for atoi
#include <string.h>     // for strcmp

GtkToolItem *undo;
GtkToolItem *redo;

void activate();
void undo_redo();

int main(int argc, char **argv)
{
    GtkApplication  *app;
    int             status;

    app     =   gtk_application_new ("jp.vivacocoa.toolbar",    0   );
    g_signal_connect                (app,   "activate",
                                     G_CALLBACK(activate),      NULL);
    status  =   g_application_run   (G_APPLICATION(app), argc,  argv);
    g_object_unref                  (app);
    return  status;
}

void activate(GtkApplication *app, gpointer data)
{
    GtkWidget   *window;
    GtkWidget   *vbox;
    GtkWidget   *toolbar;
    GtkWidget   *undo_icon;
    GtkWidget   *redo_icon;
    GtkWidget   *quit_icon;
    GtkToolItem *sep;
    GtkToolItem *quit;
    GtkWidget   *label;

    /*  Window          */
    window  =
    gtk_application_window_new      (app);
    gtk_window_set_title            (GTK_WINDOW(window), "ToolBar"  );
    gtk_window_set_default_size     (GTK_WINDOW(window),    300, 200);
    gtk_window_set_position         (GTK_WINDOW(window),    1       );

    /*  Container       */
    vbox    =   gtk_box_new         (GTK_ORIENTATION_VERTICAL,  0   );
    gtk_container_add               (GTK_CONTAINER(window),     vbox);

    /*  ToolBar         */
    toolbar =   gtk_toolbar_new     ();
    gtk_container_set_border_width  (GTK_CONTAINER(toolbar),    0   );

    undo_icon
    =   gtk_image_new_from_icon_name("gtk-undo",
                                      GTK_ICON_SIZE_LARGE_TOOLBAR   );
    undo    =   gtk_tool_button_new (undo_icon,             "Undo"  );
    gtk_widget_set_name             (GTK_WIDGET(undo),      "undo"  );
    gtk_toolbar_insert              (GTK_TOOLBAR(toolbar), undo, -1 );

    redo_icon
    =   gtk_image_new_from_icon_name("gtk-redo",
                                     GTK_ICON_SIZE_LARGE_TOOLBAR    );
    redo    =   gtk_tool_button_new (redo_icon,             "Redo"  );
    gtk_widget_set_name             (GTK_WIDGET(redo),      "redo"  );
    gtk_toolbar_insert              (GTK_TOOLBAR(toolbar), redo, -1 );
    gtk_widget_set_sensitive        (GTK_WIDGET(redo),      FALSE   );

    sep
    =   gtk_separator_tool_item_new ();
    gtk_toolbar_insert              (GTK_TOOLBAR(toolbar), sep, -1  );

    quit_icon
    =   gtk_image_new_from_icon_name("gtk-quit",
                                     GTK_ICON_SIZE_LARGE_TOOLBAR    );
    quit    =   gtk_tool_button_new (quit_icon,             "Quit"  );
    gtk_toolbar_insert              (GTK_TOOLBAR(toolbar), quit, -1 );

    /*  Label           */
    label   =   gtk_label_new       ("4");

    /*  Pack to box     */
    gtk_box_pack_start              (GTK_BOX(vbox), toolbar, 0, 0, 0);
    gtk_box_pack_end                (GTK_BOX(vbox), label  , 1, 0, 0);

    /*  Signals         */
    g_signal_connect                (undo,      "clicked",
                                     G_CALLBACK(undo_redo), label   );
    g_signal_connect                (redo,      "clicked",
                                     G_CALLBACK(undo_redo),  label   );
    g_signal_connect_swapped        (quit,      "clicked",
                                     G_CALLBACK(gtk_widget_destroy),
                                     window);

    gtk_widget_show_all             (window);
}

void undo_redo(GtkWidget *widget, GtkLabel *label)
{
    const gchar *text = gtk_label_get_text(label);
    const gchar *name = gtk_widget_get_name(widget);
    guchar       num  = atoi(text);

    if (strcmp(name, "undo") == 0)
    /* g_strcmp0 という関数もあります */
    {
        num--;
        switch(num)
        {
        case 0:
            gtk_widget_set_sensitive(GTK_WIDGET(undo), FALSE);
            break;
        case 3:
            gtk_widget_set_sensitive(GTK_WIDGET(redo), TRUE);
            break;
        }
    } else {
        num++;
        switch(num)
        {
        case 1:
            gtk_widget_set_sensitive(GTK_WIDGET(undo), TRUE);
            break;
        case 4:
            gtk_widget_set_sensitive(GTK_WIDGET(redo), FALSE);
            break;
        }
    }
    gchar *str = g_strdup_printf("%d", num);
    gtk_label_set_text(label, str);
    g_free(str);
}

実行結果

コード説明

#include <stdlib.h> // for atoi
#include <string.h> // for strcmp
環境によっては記述しないと警告が出る場合があります。
GtkToolItem *undo;
GtkToolItem *redo;
g_signal_connect関数ではイベントハンドラーに渡せる引数は、イベントを発したウィジェット以外に追加で一つだけです。そのため undoとredoはグローバル変数にしました。ツールボタンはGtkToolItem型になります。
void undo_redo();
GTKでは、プロトタイプ(関数前方宣言)には、引数の明記は必要ないみたいです。気になる方は、引数も記述してください。
toolbar = gtk_toolbar_new();
ツールバーを作っています。引数はありません。
gtk_toolbar_set_styleGTK_TOOLBAR(toolbar), GTK_TOOLBAR_ICONS);
ツールバーのスタイルを設定するのにこの関数を使います。ただしツールバーはデフォルトでTOOL_BAR_ICONS(アイコン表示)に設定されています。
gtk_container_set_border_width(GTK_CONTAINER(toolbar), 0);
この関数でツールバーの周りのボーダー(border、枠)の幅を設定できます。

undo_icon = gtk_image_new_from_icon_name("gtk-undo", GTK_ICON_SIZE_LARGE_TOOLBAR);
アイコンを作ります。引数は次のとおりです。

第1引数にアイコンの名前を "gtk-undo" という形で指定します

第2引数にアイコンのサイズを指定します。次のような定数があります

GTK_ICON_SIZE_INVALID	無効なサイズ
GTK_ICON_SIZE_MENU	メニューに適したサイズ(16px)
GTK_ICON_SIZE_SMALL_TOOLBAR	小さなツールバーに適したサイズ(16px)
GTK_ICON_SIZE_LARGE_TOOLBAR	大きなツールバーに適したサイズ(24px)
GTK_ICON_SIZE_BUTTON	ボタンに適したサイズ(16px)
GTK_ICON_SIZE_DND	ドラッグ&ドロップに適したサイズ(32px)
GTK_ICON_SIZE_DIALOG	ダイアログに適したサイズ(48px)

redo = gtk_tool_button_new(redo_icon, "Redo");
ツールボタンを作っています。第1引数にアイコンウィジェットを、第2引数にツールボタンに表示する文字列を指定します。
gtk_widget_set_name(GTK_WIDGET(redo), "redo");
ウィジェットには、ウィジェットを識別するための名前を付けられます。この名前は後で使います。
gtk_toolbar_insert(GTK_TOOLBAR(toolbar), undo, -1);
ツールバーにツールアイテムを挿入しています。引数は次のとおりです。
1. 第1引数に挿入されるツールバーを指定します。ツールバーが一つとは限りません
2. 第2引数に挿入するツールアイテムを指定します
3. 第3引数に挿入する位置を指定します。挿入順序は左から 0、1、 2 になります。-1 を指定すると最後に追加されます。
gtk_widget_set_sensitive(GTK_WIDGET(redo), FALSE);
ウィジェットの使用が可能かどうかを設定しています。
1. 第1引数に対象のウィジェットを指定します
2. 第2引数にTRUEを指定した場合は、対象のウィジェットは使用可能になります。 FALSEを指定した場合は、対象のウィジェットは仕様不可能になります。
sep = gtk_separator_tool_item_new();
ツールバーのセパレーター(縦線)を作っています。
g_signal_connect(undo, "clicked", G_CALLBACK(undo_redo), label);
ツールボタンが押された時のイベントは "clicked" です。
const gchar *name = gtk_widget_get_name(widget);
先ほど設定したウィジェットの名前を取得しています。
guchar num = atoi(text);
atoiは C の関数です。引数の文字列を整数に変換した新たな値を作ります。 guchar は、GTKで再定義された unsigned char です。
if (strcmp(name, "undo") == 0)
strcmpも C の関数です。第1引数と第2引数の文字列を比較して、第1引数が大きい場合は 1 を、第2引数が大きい場合は -1 を、第1引数と第2引数が同じ場合は 0 を返します。
文字の大小は辞書の順序になります。辞書の末尾の方が大きい文字列になります。 GTKには同じ働きをする g_strcmp0 という関数もあります。
gchar *str = g_strdup_printf("%d", num);
g_strdup_printf関数は、変換指定子で変換された新しい文字列を作ります。
gtk_label_set_text(label, str);
この関数でラベルに表示される文字列を設定します。
1. 第1引数に対象となるラベルを指定します
2. 第2引数に設定する文字列を指定します
g_free(str);
g_strdup_printf関数で作った文字列は、g_free関数で文字列に割り当てられたメモリーを解放しておいた方が良いです。

40949 visits

Posted: Jan. 07, 2020

Update: Jan. 07, 2020

ホーム C/C++チュートリアル目次

g_signall_connect	イベントハンドラーの最後の引数になります
g_siganll_connect_swapped	イベントハンドラーの第1引数になります

GDK_SHIFT_MASK	シフトキー
GDK_CONTROL_MASK	コントロールキー
GDK_MOD1_MASK	アルト(Alt)キー

GTK_ACCEL_VISIBLE	見える状態
GTK_ACCEL_LOCKED	取り外しできない状態
GTK_ACCEL_MASK	どういう状態か分かりません
